خلاصه سریع
چرا بازشو ناحیه بحرانی است؟
وجود در یا پنجره مسیر انتقال نیرو و پیوستگی رجهای دیوار را قطع میکند. گوشههای بازشو نیز محل تمرکز تنش و شروع ترک هستند. به همین دلیل پیوست ششم برای این نقاط دیتیل مشخص قاب، نعلدرگاه و در صورت نیاز وادار ارائه میکند.
بازشوهای بزرگتر از ۲٫۵ متر
برای بازشوهایی که اندازه آنها از ۲٫۵ متر بیشتر است، متن پیوست نیاز به اجرای وادار و نعلدرگاه در کنار بازشو را مطرح میکند. این موضوع باید در زمان متره و سفارش والپست دیده شود؛ چون در غیر این صورت تعداد وادارهای واقعی پروژه کمتر از نیاز اجرایی برآورد میشود.
بازشوهای کوچکتر و قاب فلزی
برای بازشوی کوچکتر از این حد، اگر چهارچوب فلزی مناسب توان تحمل بارهای وارد را داشته باشد و اجزای مسلحکننده دیوار به قاب متصل شوند، پیوست امکان حذف وادار مجزای کنار بازشو را مطرح میکند. بنابراین صرف کوچک بودن پنجره کافی نیست؛ کیفیت و ظرفیت قاب و نحوه اتصال آن نیز تعیینکننده است.
اتصال مسلحکنندهها به قاب بازشو
میلگرد بستر یا بستهای افقی باید در محل بازشو بهگونهای تمام شوند که پیوستگی مؤثر دیوار حفظ شود. پیوست امکان اتصال این المانها به چهارچوب فلزی را مطرح میکند. در نقشه اجرایی باید ارتفاع رجهای مسلح و محل اتصال به قاب دقیقاً مشخص باشد.
چکلیست اجرا
قبل از نصب پنجره یا درب
- عرض واقعی بازشو را کنترل کنید.
- وجود وادار کنار بازشو را با نقشه تطبیق دهید.
- نعلدرگاه و نحوه نشیمن آن را کنترل کنید.
- اتصال میلگرد بستر/بست به قاب فلزی را پیش از پوشاندن دیوار بازدید کنید.
- دور قاب را با ملات صلب به گونهای پر نکنید که درزهای طراحیشده از بین بروند.
اطلاعات مهم شکلها بهصورت متن قابل ایندکس
برای اینکه اطلاعات فنی فقط داخل تصویر باقی نماند، نکات اصلی شکلهای این مقاله در ادامه به متن HTML تبدیل شدهاند:
- شکلهای بازشو، فریم و نعلدرگاه را در اطراف در یا پنجره و نحوه قرارگیری وادارهای کناری نشان میدهند.
- برای بازشو بزرگتر از ۲٫۵ متر، وادار و نعلدرگاه کنار بازشو لازم دانسته شده است.
- برای بازشو کوچکتر، اگر قاب فلزی مناسب بارها را تحمل کند و مسلحکنندههای دیوار به قاب متصل شوند، امکان حذف وادار کناری وجود دارد؛ در غیر این صورت باید وادار اجرا شود.
| عرض بازشو | شرایط | راهکار |
|---|---|---|
| بزرگتر از ۲٫۵ متر | هر حالت | وادار و نعلدرگاه در کنار بازشو |
| کوچکتر از ۲٫۵ متر | چهارچوب فلزی مناسب + اتصال المانهای مسلحکننده به قاب | در شرایط بند مربوط میتوان از وادار کنار بازشو صرفنظر کرد. |
| کوچکتر از ۲٫۵ متر | شرایط بالا تأمین نیست | وادار کنار بازشو لازم است. |
سوالات متداول تخصصی
برای بازشوی بزرگتر از ۲٫۵ متر چه باید کرد؟
پیوست ششم برای بازشوهای بزرگتر از ۲٫۵ متر اجرای وادار و نعلدرگاه در کنار بازشو را مطرح میکند.
آیا برای بازشو کوچکتر همیشه وادار لازم است؟
اگر چهارچوب فلزی مناسب پاسخگوی بارها باشد و المانهای مسلحکننده دیوار به قاب متصل شوند، میتوان در شرایط ذکرشده از وادار کنار بازشو صرفنظر کرد؛ در غیر این صورت وادار لازم است.
چرا اطراف بازشو حساس است؟
بازشو پیوستگی دیوار را قطع میکند و تمرکز تنش و تغییر مسیر انتقال نیرو ایجاد میکند؛ بنابراین قاب، نعلدرگاه و اتصال تقویتها باید هماهنگ باشند.
از مطالعه تا برآورد و استعلام پروژه
برای تبدیل اطلاعات این مقاله به تصمیم اجرایی، مسیر زیر را ادامه دهید.
منبع اصلی مقاله

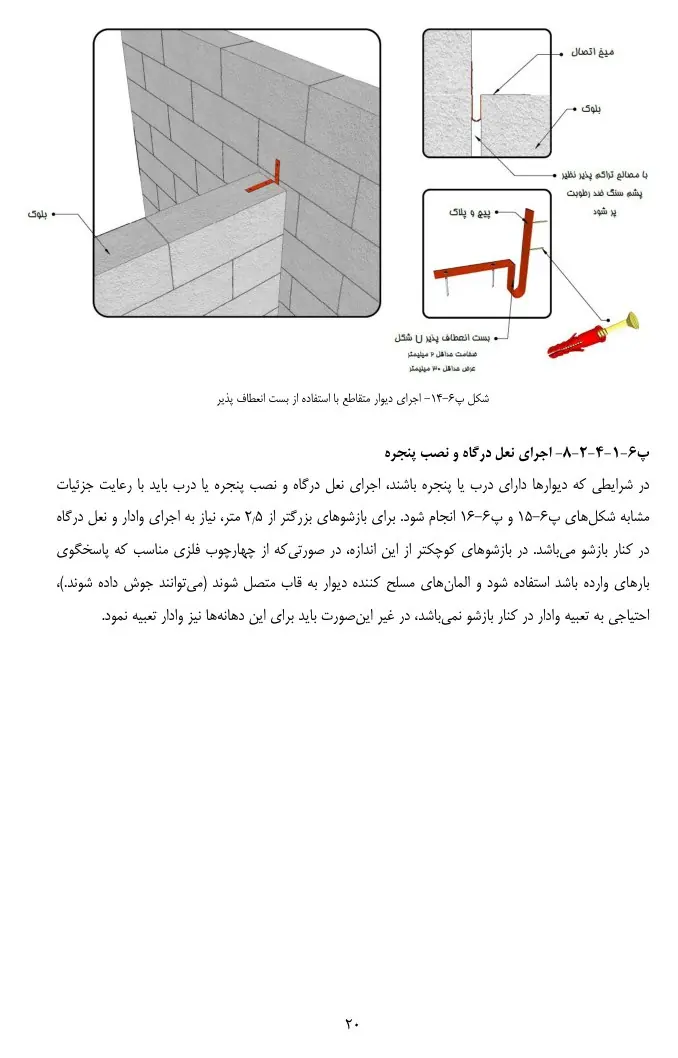

این مقاله فقط بر مبنای فایل بارگذاریشده «پیوست ششم استاندارد ۲۸۰۰ - ویرایش چهارم - طراحی لرزهای و اجرای اجزای غیرسازهای معماری» تدوین شده است. متنها بازنویسی و کاربردی شدهاند و تصاویر از خود PDF استخراج شدهاند.
مشاهده PDF پیوست ششم استاندارد ۲۸۰۰ ↗در اختلاف احتمالی، متن رسمی آخرین ویرایش استاندارد، نقشههای مصوب و نظر مهندس طراح/محاسب ملاک است. مثالها و ابعاد موجود در شکلها باید در بستر بند مربوط و شرایط همان پروژه تفسیر شوند.
