خلاصه سریع
وادار چه زمانی لازم است؟
پیوست ششم وادار را عضو قائم فولادی یا بتنی معرفی میکند که بهعنوان تکیهگاه مهار خارج از صفحه دیوار و اجزای مسلحکننده آن عمل میکند. در متن پیوست، طول ۴ متر بهعنوان حد عمومی اولیه برای تشخیص نیاز به وادار ذکر شده، اما فاصله واقعی وادارها باید بر پایه ظرفیت خمشی دیوار، شرایط تکیهگاهی و بار وارد بر دیوار تعیین شود.
اتصال وادار به قاب چگونه باشد؟

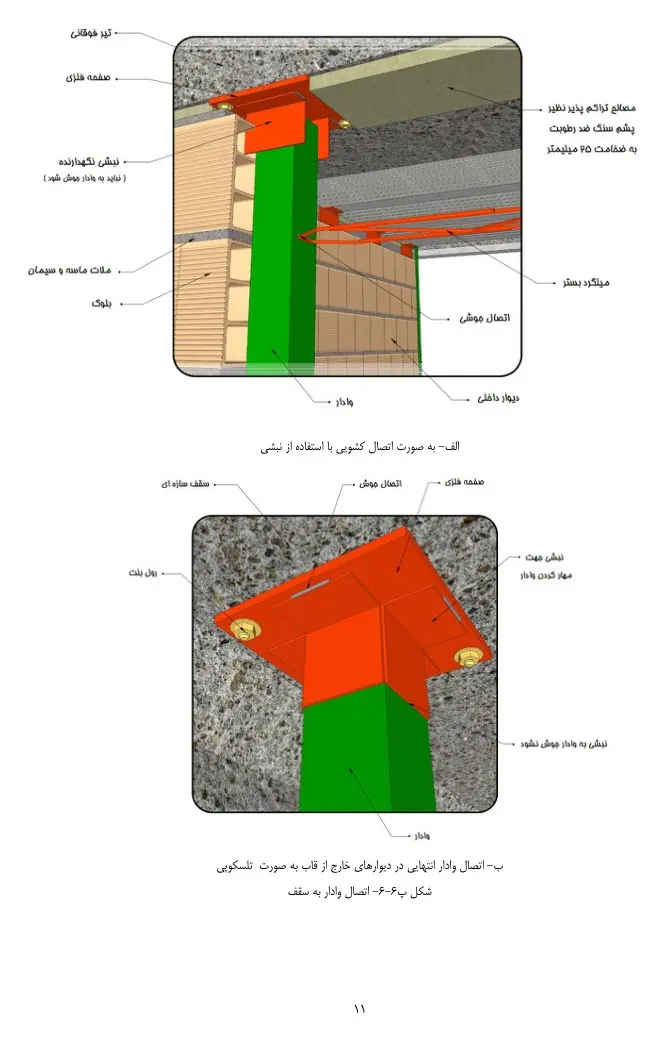

اتصال وادار در زیر سقف باید در راستای داخل صفحه کشویی باشد تا دیوار بتواند با تغییرشکل سازه همراه شود. وادار نباید به نبشیهایی که صرفاً برای محدودکردن حرکت خارج از صفحه نصب شدهاند جوش شود. برای بعضی دیوارهای خارج از قاب، اتصال انتهایی میتواند تلسکوپی باشد تا حرکت کنترلشده فراهم شود.
تیرک برای دیوارهای بلند

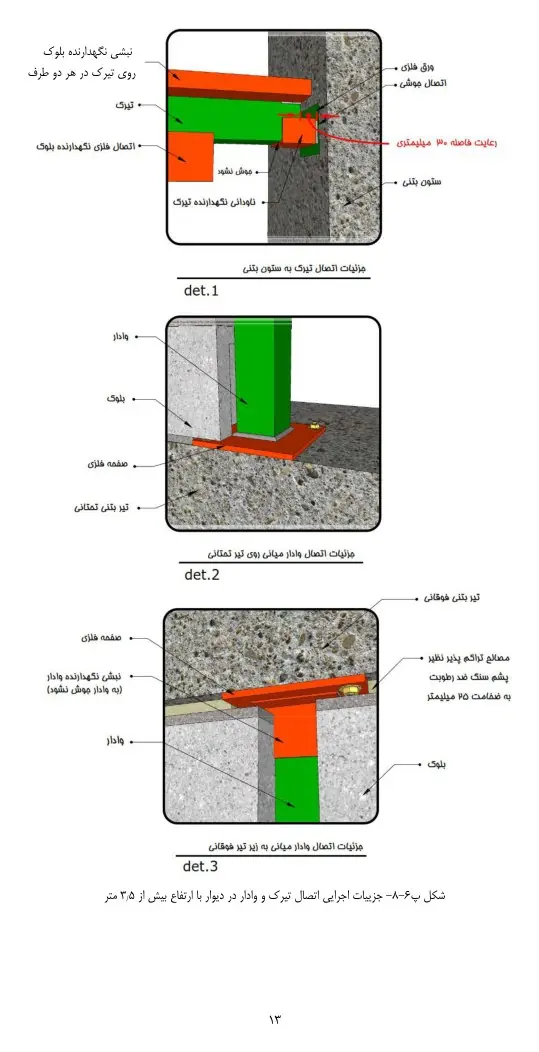

اگر ارتفاع آزاد دیوار از ۳٫۵ متر بیشتر باشد، پیوست استفاده از عضو افقی فولادی یا بتنی (تیرک) را برای کاهش ارتفاع آزاد مطرح میکند. برای نگهداشتن تیرک، وادار انتهایی لازم است و در مثال اجرایی تأکید شده وادار انتهایی در فاصله مناسب از ستون قرار گیرد تا در ناحیه بحرانی تغییرشکل تیر مزاحمت ایجاد نکند.
انتقال بار و محدودیتهای اجرایی
تیرک باید روی دیوار بنشیند، اما بار ثقلی دیوار فوقانی نباید به تیرک منتقل شود. اتصال انتهای تیرک نیز باید قابلیت جابهجایی در راستای دیوار داشته باشد. این جزئیات نشان میدهد که هدف سیستم، تقسیم دهانه و مهار خارج از صفحه است بدون اینکه دیوار به یک عضو صلب مزاحم برای قاب تبدیل شود.
چکلیست سفارش و اجرا
قبل از سفارش والپست/وادار
- طول و ارتفاع واقعی هر قطعه دیوار را ثبت کنید.
- نوع دیوار، ضخامت و نوع ملات را مشخص کنید.
- مقطع وادار و تیرک را از طراحی یا خروجی محاسبهگر بگیرید.

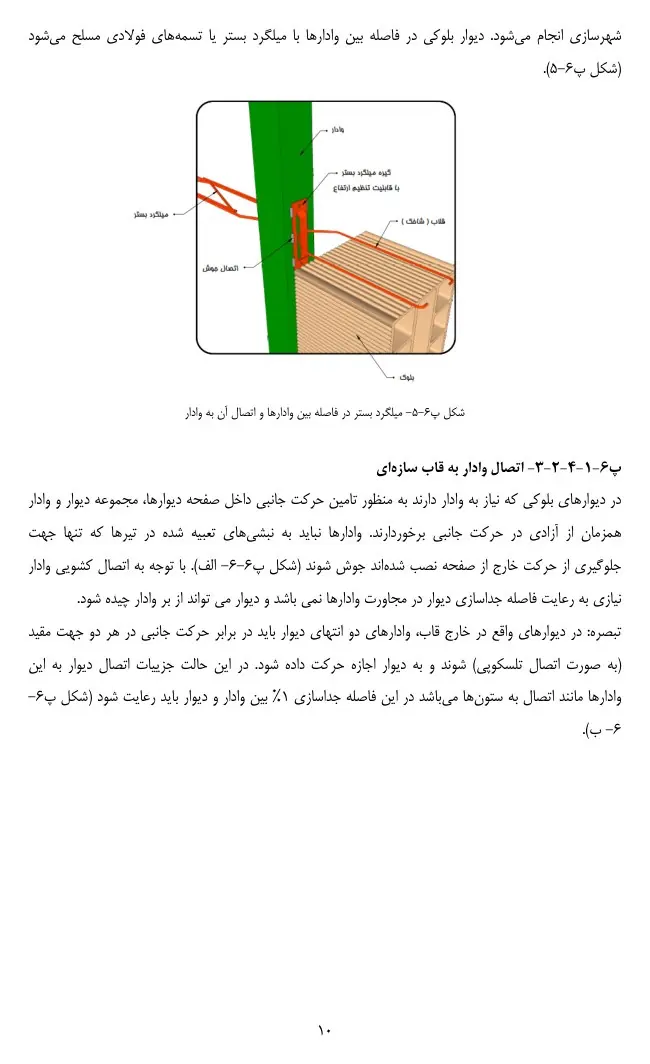

- قطعات اتصال کشویی، بستها و مسلحکنندههای افقی را همزمان سفارش دهید.
- فقط طول پروفیل را مبنای خرید قرار ندهید؛ نوع اتصال و جزئیات نصب جزء سیستم است.
اطلاعات مهم شکلها بهصورت متن قابل ایندکس
برای اینکه اطلاعات فنی فقط داخل تصویر باقی نماند، نکات اصلی شکلهای این مقاله در ادامه به متن HTML تبدیل شدهاند:
- برای طولهای بیش از حد مجاز طراحی، وادار قائم بهعنوان تکیهگاه مهار خارج از صفحه وارد سیستم میشود.
- اتصال وادار به کف مفصلی و اتصال بالای آن در راستای داخل صفحه کشویی در نظر گرفته میشود.
- برای دیوار بلندتر از ۳٫۵ متر، تیرک افقی برای کاهش ارتفاع آزاد به کار میرود و باید به وادار متصل شود، نه اینکه حرکت ستون را قفل کند.
| شرایط دیوار | راهکار مطرحشده | نکته اتصال |
|---|---|---|
| طول بیش از مقدار مجاز طراحی (حد عمومی ۴ متر) | وادار قائم | اتصال به کف مفصلی؛ اتصال زیر سقف در راستای داخل صفحه کشویی. |
| ارتفاع بیش از ۳٫۵ متر | تیرک افقی + وادار انتهایی | تیرک به وادار متصل میشود و اتصال انتهایی آن باید امکان جابجایی در راستای دیوار را داشته باشد. |
سوالات متداول تخصصی
وادار در چه طولی از دیوار مطرح میشود؟
پیوست ششم بیان میکند وقتی طول دیوار از مقدار مجاز طراحی، با حد عمومی حداکثر ۴ متر، بیشتر شود از وادار قائم برای مهار خارج از صفحه استفاده میشود.
تیرک برای چه دیوارهایی به کار میرود؟
برای دیوارهای با ارتفاع بیش از ۳٫۵ متر، پیوست استفاده از عضو افقی تیرک را برای کاهش ارتفاع آزاد مطرح میکند.
اتصال بالای وادار چگونه است؟
اتصال در زیر سقف باید در راستای داخل صفحه کشویی باشد تا حرکت داخل صفحه دیوار و وادار امکانپذیر بماند.
از مطالعه تا برآورد و استعلام پروژه
برای تبدیل اطلاعات این مقاله به تصمیم اجرایی، مسیر زیر را ادامه دهید.
منبع اصلی مقاله
این مقاله فقط بر مبنای فایل بارگذاریشده «پیوست ششم استاندارد ۲۸۰۰ - ویرایش چهارم - طراحی لرزهای و اجرای اجزای غیرسازهای معماری» تدوین شده است. متنها بازنویسی و کاربردی شدهاند و تصاویر از خود PDF استخراج شدهاند.
مشاهده PDF پیوست ششم استاندارد ۲۸۰۰ ↗در اختلاف احتمالی، متن رسمی آخرین ویرایش استاندارد، نقشههای مصوب و نظر مهندس طراح/محاسب ملاک است. مثالها و ابعاد موجود در شکلها باید در بستر بند مربوط و شرایط همان پروژه تفسیر شوند.
